智能型旋进旋涡流量计
智能旋进旋涡气体流量计采用新的微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。<br />
<div>
旋进旋涡流量计是采用先进的微处理技术,...
订购热线：188-8812-4025
智能旋进旋涡气体流量计采用新的微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。

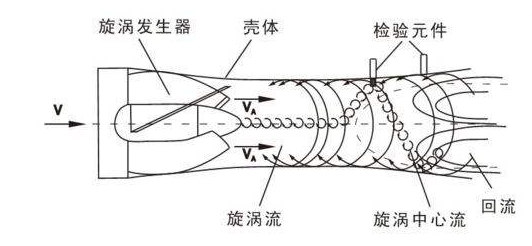

流量传感器的流通剖面类似文丘利管的型线(如下图1)。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
产品特点：
1.无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
1.无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2. 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
3.智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
4.采用双检测技术可提高检测信号强度，并抑制由管线振动引起的干扰；
5.采用国内先进的智能抗震技术，抑制了震动和压力波动造成的干扰信号；
6.采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
7.采用EEPROM技术，参数设置方便，可永久保存，并可保存长达一年的历史数据；
8. 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
9.多物理量参数报警输出，可由用户任选其中之一；
10.流量计表头可360度旋转，安装使用简单方便；
11.配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输
12.压力、温度信号为传感器输入方式，互换性强；
13. 整机功耗低，可用内电池供电，也可外接电源。
技术参数/Technical parameters-------------------------------------------------------◆◆
| 公称口径 | 管道式 | DN4～DN200 |
| 插入式 | DN100～DN2000 | |
| 精度等级 | 管道式 | ±0.5级，±1.0级 |
| 插入式 | ±1.5级、±2.5级 | |
| 环境温度 | -20℃～50℃ | |
| 介质温度 | 测量液体 | -20℃～120℃ |
| 测量气体 | -20℃～80℃ | |
| 大气压力 | 兰夹装、法兰连接、插入式等 | |
| 直管段要求 | 气体 | 上游直管段应≥10DN，下游直管段应≥5DN |
| 液体 | 上游直管段应≥20DN，下游直管段应≥5DN | |
| 插入式 | 上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径） | |
| 显示方式 | （1）远传显示： 脉冲输出、电流输出(配显示仪表) | |
| （2）现场显示：8位LCD显示累积流量，单位(m3) 4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速 | ||
| （3）温度压力补偿型： A、显示标准瞬时流量及标准累计流量 B、显示当前压力、温度、电池电压 | ||
| 输出功能 | （1）脉冲输出，p-p值由供电电源确定 | |
| （2）4～20mA两线制电流输出 | ||
| （3）单位体积脉冲输出及传感器原始脉冲输出 | ||
| （4）带有RS485通迅接口 | ||
| 供电电源 | （1）DC5～24V | |
| （2）标准型3V锂电池安装于仪表内部可连续使用八年以上 | ||
| （3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上 | ||
| 传输距离 | 传感器至显示仪距离可达500m | |
产品选型/Product types choosing-----------------------------------------------------◆◆
| 代号 | 口径 | 流量范围m3/h | |||
| LUX-25 | DN25 | 2．5～30 | |||
| LUX-32 | DN32 | 4．5～60 | |||
| LUX-50 | DN50 | 10～150 | |||
| LUX-80 | DN80 | 28～400 | |||
| LUX-100 | DN100 | 50～800 | |||
| LUX-150 | DN150 | 150～2250 | |||
| LUX-200 | DN200 | 360～3600 | |||
| 代号 | 功能1 | ||||
| N | 无温压补偿 | ||||
| Y | 带温压补偿 | ||||
| 代号 | 输出型号 | ||||
| F1 | 4-20mA输出（二线制） | ||||
| F2 | 4-20mA输出（三线制） | ||||
| F3 | RS485通讯接口 | ||||
| 代号 | 功能2 | ||||
| E1 | 1.0级 | ||||
| E2 | 1．5级 | ||||
| T | 常温 | ||||
| P1 | 1．6Mpa | ||||
| P2 | 2．5Mpa | ||||
| P3 | 4．0Mpa | ||||
| D1 | 内部3.6V供电 | ||||
| D2 | DC24V供电 | ||||
| B1 | 不锈钢 | ||||
| B2 | 铝合金 | ||||
采购：智能型旋进旋涡流量计
