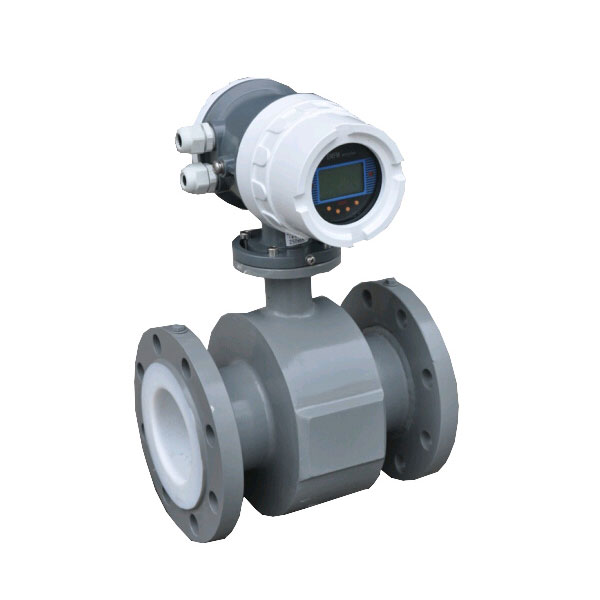

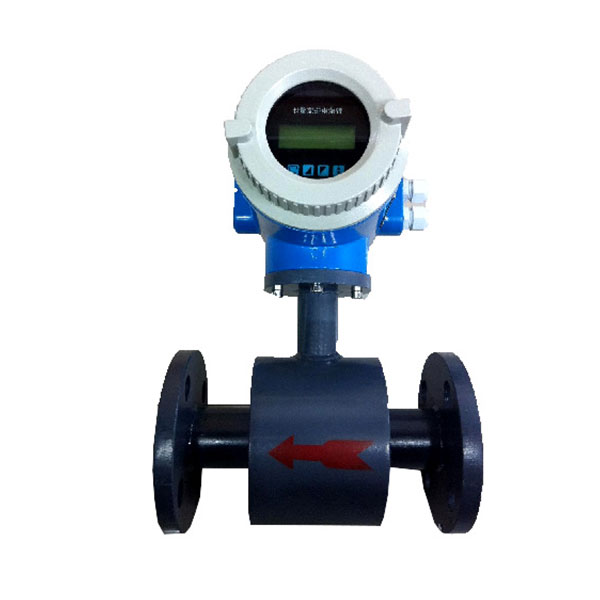

电磁流量计

<div style="padding:0 5px"> <div> 　　电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器...

订购热线：188-8812-4025

产品详情

　　电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

　　电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
产品特点：

　　1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

　　2、测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；

　　3、合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性；

　　4、转换器采用新颖励磁方式，功耗低、零点稳定、准确度高。流量范围度可达150：1；

　　5、转换器可与传感器组成一体型或分离型；

　　6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

　　7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

　　8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

　　9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

　　10、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命很长。

　　11、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

　　12、转换器采用国际先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

　　13、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优等材料，确保产品的性能在长时候内保持稳定。

技术参数/Technical parameters-------------------------------------------------------◆◆

公称通径（mm）（特殊规格可定制）	管道式：DN10～DN3000
	插入式：DN200～DN3000
流动方向	正，反，净流量
量程比	150:1
重复性误差	测量值的±0.1%
精度等级	管道式：0.5级，1.0级
被测介质温度	普通橡胶衬里：－20～＋60℃
	高温橡胶衬里：－20～＋90℃
	聚四氟乙稀衬里：－30～＋100℃
	高温型四氟衬里：－20～＋180℃
额定工作压力（高压可定制）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范围	0.1－15m/s
电导率范围	被测流体电导率≥5μs/cm
电流输出	负载电阻	0～10mA：0～1.5kΩ
		4～20mA：0～750 kΩ
数字频率输出	输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极*大电流为250mA
供电电源	AC220V、DC24V或3.6V电池
要求直管段长度	上游≥5DN，下游≥2DN
连接方式	流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级	mdIIBT4
防护等级	IP65，特殊订制高可达IP68
环境温度	－25～＋60℃
相对温度	5%～95%
消耗总功率	小于20W

产品选型/Product types choosing-----------------------------------------------------◆◆

1、流量口径对照表

口径mm	流量范围m³/h	口径mm	流量范围m³/h
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	DN500	400～6000
DN20	0.6～12	DN600	600～10000
DN25	1.0～16	DN700	800～12000
DN32	1.6~25	DN800	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200	2500～30000
DN80	10～160	DN1400	3000～50000
DN100	16～250	DN1600	3000～60000
DN125	25~400	DN1800	5000～60000
DN150	40～600	DN2000	6000～100000
DN200	60～1000	DN2200	1367.78～136778.4
DN250	100～1600	DN2400	1627.78～162777.6
DN300	160～2500	DN2600	1910.38～191037.6
DN350	200～3000	DN2800	2306.56 ~ 236062.8

2、选型表

型号	口径
LZ-LDE	10~2800
		代号	安装形式
		Y	一体式
		F	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形（仅适用于分体式）
				代号	供电形式
				AC	（交流）220V AC 50Hz(90~245V AC 50Hz)
				DC	（直流）24V DC (20~36V DC)
				LD	锂电池供电（不带信号输出）
					代号
					I
					f
					Rs
					H
					C
						介质温度
						≤65℃
						≤120℃
						≤180℃(仅适用于分体式）
						代号	内衬材质
						NE	氯丁橡胶（≤65℃）
						PVC	聚氯乙烯（≤70℃）
						PU	聚氨酯耐磨(≤80℃)
						PTFE	聚四氟乙烯（≤180℃）
							代号	电极材质
							316L	不锈钢
							HC	哈氏合金C
							Ti	钛
							Ta	钽
							Pt	铂
温馨提示：电磁流量计选型必备，介质，口径（流量范围）、电极材质、衬里材质、安装要求。
